문서 내 이미지를 함께 활용할 수 있는 멀티모달(Multi-modal) RAG 시스템 만들어보기

2024.05.13 - [🟣 AI & ML] - 검색증강생성(RAG) - LangChain과 PGVector를 이용한 간단한 RAG 시스템 구축해보기



TL;DR

이전 포스트에서 소개했던 일반적인 RAG 시스템은 문서의 텍스트만을 추출하여, 생성 모델의 답변에 활용합니다.
하지만, 많은 문서에서는 유용한 정보들이 텍스트가 아닌 이미지로 표현되어 있기도 합니다.
이 때, 멀티모달(multi-modal) 모델을 이용하면 자연어로 문서의 이미지에 대한 검색도 수행할 수 있습니다.
이번 포스트에서는 OpenAI의 멀티모달 모델, PGVector, Qdrant DB, LlamaIndex 등의 도구를 활용하여 문서의 텍스트와 이미지에 함께 질의할 수 있는 멀티모달 RAG 시스템을 구축해보겠습니다.







먼저, 아래와 같이 필요한 라이브러리들을 설치해줍니다. 실행 시기에 따라 라이브러리의 버전 업데이트가 필요할 수 있습니다.

huggingface_hub==0.22.2 # Optional(HuggingFace Spaces 배포 시 필요)
gradio==4.36.1
langchain==0.2.3
langchain_core==0.2.5
langchain_openai==0.1.8
langchain_postgres==0.0.6
llama_index==0.10.43
qdrant_client==1.9.1
llama-index-vector-stores-qdrant
llama-index-multi-modal-llms-openai
llama-index-embeddings-clip
git+https://github.com/openai/CLIP.git







이제 설치한 라이브러리들을 불러옵니다.

import gradio as gr
import os

from langchain_openai import OpenAIEmbeddings
from langchain_postgres.vectorstores import PGVector
from langchain_openai import ChatOpenAI
from langchain.schema import HumanMessage
from langchain_core.prompts import ChatPromptTemplate, MessagesPlaceholder
from langchain.chains import create_history_aware_retriever
from langchain.chains import create_retrieval_chain
from langchain.chains.combine_documents import create_stuff_documents_chain

import qdrant_client
from llama_index.vector_stores.qdrant import QdrantVectorStore
from llama_index.core import VectorStoreIndex, StorageContext
from llama_index.core import SimpleDirectoryReader
from llama_index.core.indices.multi_modal.base import MultiModalVectorStoreIndex
from llama_index.multi_modal_llms.openai import OpenAIMultiModal







RAG 시스템에 사용할 언어모델 및 멀티모달 모델을 불러옵니다. 구현할 시스템에는 총 4개의 모델이 필요합니다.

1. 문서의 텍스트 및 질의를 벡터로 임베딩하는 텍스트 임베딩 모델(OpenAIEmbedding)
2. 질의와 검색된 문서를 바탕으로 답변을 생성하는 대화형 언어 모델(ChatOpenAI)
3. 이미지를 벡터로 변환하는 모델(OpenAI CLIP)
4. 텍스트 질의에 해당하는 이미지를 검색할 수 있는 Text-to-Image 멀티모달 모델(OpenAIMultiModal)

여기서, 1, 2, 4번 모델은 아래와 같이 모델 객체를 정의합니다. 3번의 이미지 임베딩 모델은 이미지 저장소 설정 시 자동으로 할당됩니다.

embeddings = OpenAIEmbeddings(model="text-embedding-3-small")
chat_llm = ChatOpenAI(temperature = 0.5, model = 'gpt-4o')
openai_mm_llm = OpenAIMultiModal(model="gpt-4-vision-preview", max_new_tokens=1500)







이제 텍스트 및 이미지 저장소를 설정해줍니다.

• 문서의 텍스트는 OpenAIEmbedding으로 벡터로 변환한 후 PGVector에 저장하고, 이미지는 OpenAI CLIP 모델로 벡터 변환하여 Qdrant DB에 저장할 것입니다.
• PGVector 연결에 필요한 정보들을 connection string으로 구성하여, 이후 PGVector 객체에 입력해줄 것입니다.
• 예제에서 사용한 PGVector는 EC2 인스턴스에서 실행되고 있습니다. Qdrant DB는 별도의 인스턴스 생성 없이 로컬에서도 실행할 수 있습니다.

pg_password = os.getenv("PG_PASSWORD")
aws_ec2_ip = os.getenv("AWS_EC2_IP")
pg_connection = f"postgresql+psycopg://postgres:{pg_password}@{aws_ec2_ip}:5432/postgres"
qd_client = qdrant_client.QdrantClient(path="qdrant_db")
image_store = QdrantVectorStore(client=qd_client, collection_name="image_collection")
storage_context = StorageContext.from_defaults(image_store=image_store)







다음은 프롬프트 설정입니다. 프롬프트는 크게 2종류로 구성됩니다.

1. 대화 기록과 현재 질문을 조합하여 요약하는 프롬프트: 이는 챗봇이 계속 지난 대화 내용을 기억하여 일관된 맥락의 답변을 유지할 있도록 합니다. 요약된 대화 기록과 질문은 다시 언어 모델에 입력되어, 최종 답변 생성에 이용됩니다.
2. 질문과 대화 기록, 검색 데이터를 바탕으로 최종 답변을 생성하는 프롬프트

contextualize_q_system_prompt = """Given a chat history and the latest user question \
which might reference context in the chat history, formulate a standalone question \
which can be understood without the chat history. Do NOT answer the question, \
just reformulate it if needed and otherwise return it as is."""
contextualize_q_prompt = ChatPromptTemplate.from_messages(
    [
        ("system", contextualize_q_system_prompt),
        MessagesPlaceholder("chat_history"),
        ("human", "{input}"),
    ]
)

qa_system_prompt = """You are an assistant for question-answering tasks. \
Use the following pieces of retrieved context to answer the question. \
If you don't know the answer, just say that you don't know. \
context: {context}"""
qa_prompt = ChatPromptTemplate.from_messages(
    [
        ("system", qa_system_prompt),
        MessagesPlaceholder("chat_history"),
        ("human", "{input}"),
    ]
)
question_answer_chain = create_stuff_documents_chain(chat_llm, qa_prompt)







이제 RAG 기능 구현에 필요한 함수들을 차례로 구성할 차례입니다. RAG 시스템에 함수들을 차례로 정의한 뒤, Gradio 인터페이스에서 이 기능을 통합하여 demo를 구성할 것입니다. 먼저 문서의 텍스트로부터 답변을 생성하는 response 함수입니다. response 함수 내에 포함된 주요 기능은 다음과 같습니다.

• response 함수는 Gradio의 챗봇 인터페이스(ChatInterface) 상호작용합니다. 따라서 기본적으로 설정되어 있는 템플릿을 따르며, message(사용자 기록), history(대화 기록)와 같은 변수가 포함됩니다.
• 다만, 우리는 대회 기록을 chat_history라는 별도 변수로 별도로 설정할 것이므로 history 변수는 사용하지 않습니다.
• 사용자가 선택한 문서 이름(doc_label)에 해당하는 벡터 저장소를 지정하고, 해당 문서에 대해 검색을 수행합니다.

def response(message, history, doc_label):

    text_store = PGVector(collection_name=doc_label,
                          embeddings=embeddings,
                          connection=pg_connection)
    retriever = text_store.as_retriever()
    history_aware_retriever = create_history_aware_retriever(chat_llm,
                                                             retriever,
                                                             contextualize_q_prompt)
    rag_chain = create_retrieval_chain(history_aware_retriever, question_answer_chain)

    response = rag_chain.invoke({"input": message, "chat_history": chat_history})
    chat_history.extend([HumanMessage(content=message), response["answer"]])

    return response["answer"]







다음은 이미지를 검색해오는 img_retrieve 함수입니다.

• 사용자가 지정한 문서(doc_label)에 해당하는 이미지 저장소를 연결하여, 사용자 질문에 대한 이미지를 검색합니다.
• LlamaIndex의 MultiModalVectorStoreIndex에는 이미지를 변환한 벡터 저장소를 지정할 수 있습니다.
• PDF의 이미지는 사전에 추출되어 문서의 이름으로 설정된 폴더에 저장되어 있고, 이를 SimpleDirectoryReader로 불러옵니다. 이미지 벡터 검색 후, 최종적으로 벡터에 해당하는 이미지를 반환하게 됩니다.
  • PDF로부터를 이미지 추출하는 방법은 다양한데, 이미지 추출 코드 예시를 아래 링크에서 확인할 수 있습니다.
  • https://huggingface.co/spaces/ztor2/multimodal_rag_chat/blob/main/extract_imgs.ipynb
• img_similarity_top_k 옵션은 검색할 이미지의 수를 지정합니다. 여기서는 가장 유사한 3개의 이미지를 검색하도록 설정해봅시다.

def img_retrieve(query, doc_label):
    doc_imgs = SimpleDirectoryReader(f"./{doc_label}").load_data()
    index = MultiModalVectorStoreIndex.from_documents(doc_imgs,
                                                      storage_context=storage_context)
    img_query_engine = index.as_query_engine(llm=openai_mm_llm,
                                             image_similarity_top_k=3)
    response_mm = img_query_engine.query(query)
    retrieved_imgs = [n.metadata["file_path"] for n in response_mm.metadata["image_nodes"]]
    return retrieved_imgs







이제 Gradio 모듈을 이용하여, demo 화면을 구성해줍니다. Gradio를 이용하면 복잡한 JavaScript 문법이나 API 설정 없이도, 단일 Python 파일만으로 간편히 demo를 구성할 수 있습니다.

• Blocks나 Row, Column 모듈을 배치하여 화면 레이아웃을 설정합니다.
• Dropdown 모듈로 문서 종류를 입력받습니다. 본 튜토리얼에서는 'LLaVA'라는 AI 논문 문서와, 'Interior'라는 인테리어 카탈로그 문서를 사전에 전처리하여 저장해놓았습니다. 각 문서를 확인할 수 있는 링크는 아래와 같습니다.
• ChatInterface 모듈을 챗봇 기능을 구현합니다.
• Gallery 모듈은 질의에 해당하는 이미지 검색을 수행하면, 검색된 이미지를 보여주는 역할을 합니다.
• Textbox와 Button 모듈로 이미지 검색 질의 입력단을 구성합니다.

with gr.Blocks(theme=gr.themes.Monochrome()) as demo:
    with gr.Row():
        gr.Markdown(
    """
    # 🎨 Multi-modal RAG Chatbot
    """)
    with gr.Row():
        gr.Markdown("""Select document from the menu, and interact with the text and images in the document.
                       - Sample documents: [LLaVA paper](https://arxiv.org/pdf/2304.08485), [Interior design catalog](https://www.designblendz.com/hubfs/206.00%20Virtual%20Staging/206.00_VirtualStagingCatalog_SS17_Pages.pdf)
                    """)
    with gr.Row():
        with gr.Column(scale=2):
            doc_label = gr.Dropdown(["LLaVA", "Interior"], label="Select a document:", value="Interior")
            chatbot = gr.ChatInterface(fn=response, additional_inputs=[doc_label], fill_height=True)
        with gr.Column(scale=1):
            sample_1 = "https://i.pinimg.com/originals/e3/44/d7/e344d7631cd515edd36cc6930deaedec.jpg"
            sample_2 = "https://www.explore.co.uk/medialibraries/explore/blog-images/2018%2012%20december/shutterstock_1080525158-2.jpg?ext=.jpg&width=620&format=webp&quality=80&v=202103231018"
            sample_3 = "https://media.istockphoto.com/id/495292220/photo/colorful-cute-toucan-tropical-bird-in-brazilian-amazon-blurred-background.webp?b=1&s=170667a&w=0&k=20&c=9uiwllVE4BPs9Ia8SQOhwqfcPJ6ajYZcmnxCRbktR4k="
            gallery = gr.Gallery(label="Retrieved images",
                                 show_label=True, preview=True,
                                 object_fit="contain",
                                 value=[(sample_1, 'sample image 1'),
                                        (sample_2, 'sample image 2'),
                                        (sample_3, 'sample image 3')])
            query = gr.Textbox(label="Enter query", value="Show images of nautica decor.")
            button = gr.Button(value="Retrieve images")
            button.click(img_retrieve, [query, doc_label], gallery)

demo.launch()

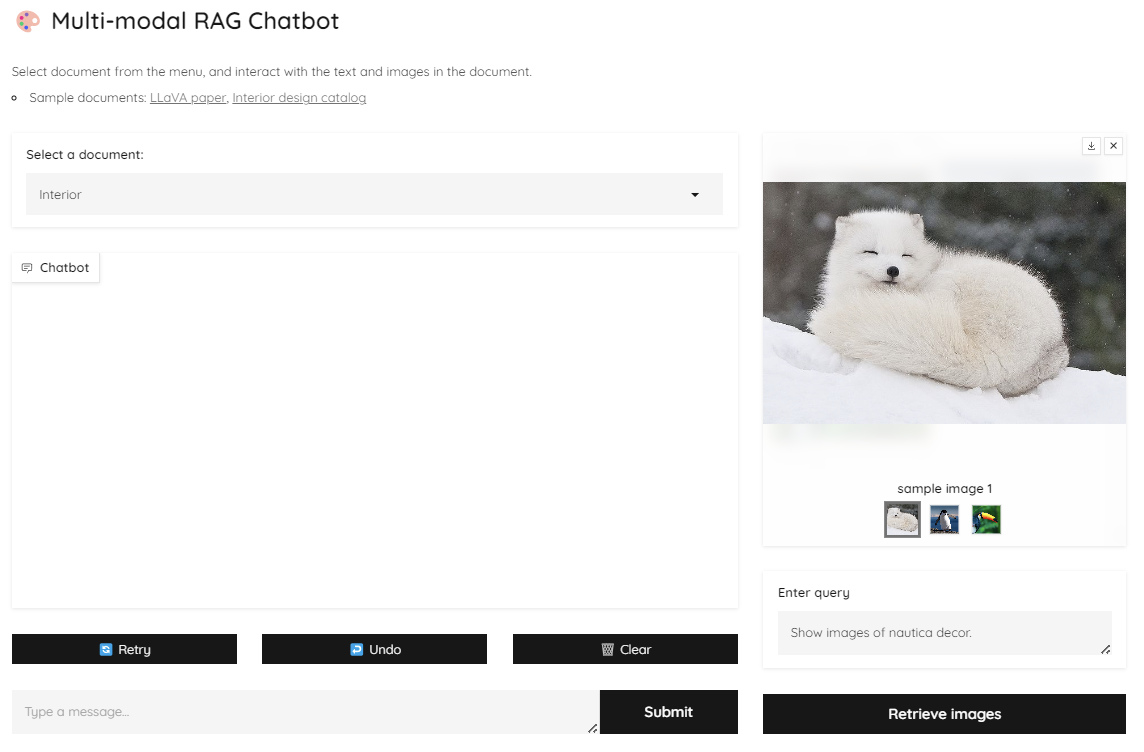

실행한 demo 화면은 다음과 같습니다.

• Select a document에서 정보를 검색할 문서를 선택합니다.
• 좌측 하단에서 문서의 텍스트에 대한 질의를 수행하여, 언어 모델을 통한 답변을 얻을 수 있습니다.
• 우측에서는 문서의 이미지에 대한 질의를 수행하여, 멀티모달 모델을 통한 이미지 검색 결과를 볼 수 있습니다.

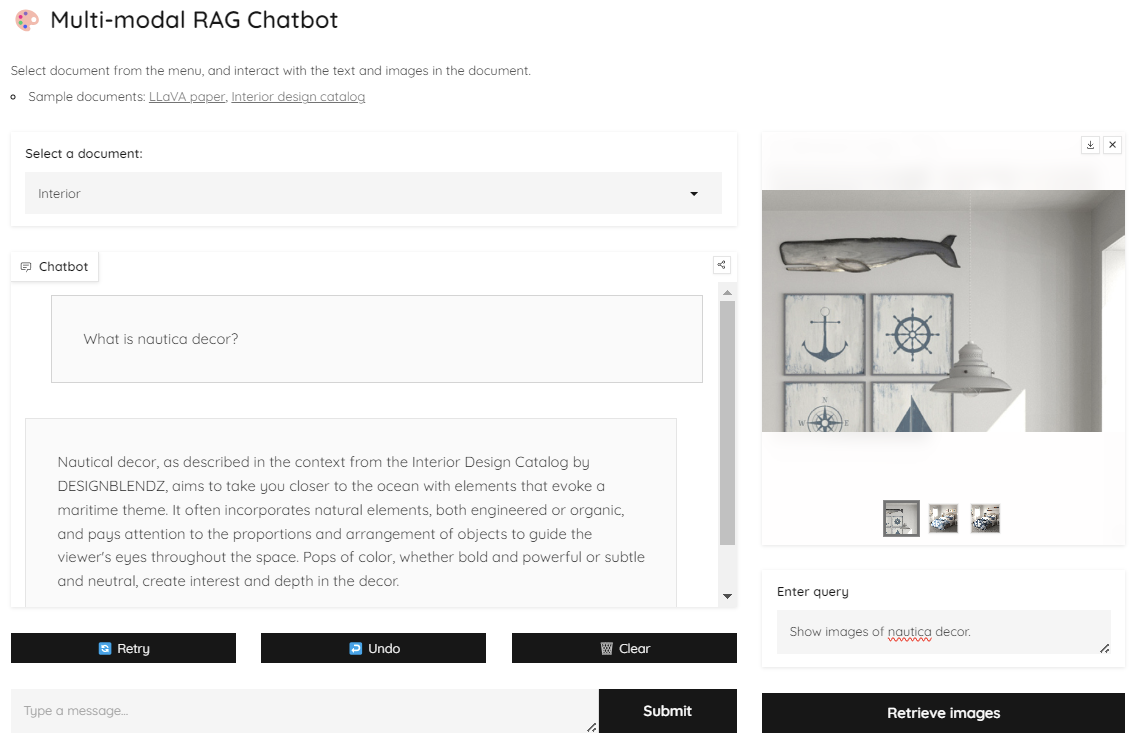

한 번 질의를 수행해봅시다. Interior 문서에 포함된 'nautica decor' 라는 키워드에 대한 텍스트 정보와 이미지 정보를 함께 검색하고 싶습니다.

1. Interior 문서를 선택합니다.
2. 좌측의 챗봇에 'What is nautica decor?'라는 질의를 입력하고 Submit 버튼을 클릭하면, 문서에 포함된 nautica decor에 대한 텍스트 정보가 요약되어 답변으로 출력됩니다.
3. 우측의 이미지 검색 모듈에 'Show images of nautica decor.'라는 질의를 입력하면, nautica decor에 대한 이미지가 잘 출력되는 것을 확인할 수 있습니다.'









마치며

이번 포스트에서는, 문서 내의 텍스트와 이미지를 함께 활용하여 검색이 가능한 멀티모달 RAG를 구현해보았습니다.
최근 GPT-4o가 발표되면서 단순히 텍스트만이 아닌 이미지, 음성, 영상 등을 함께 활용하는 생성 모델이 주목을 받고 있습니다.
다만, LangChain과 LlamaIndex와 같은 AI 프레임워크에서 사용할 수 있는 멀티모달 관련 모듈은 아직 초기 단계이므로 사용성이나 다양성, 완성도 면에서 보완이 필요합니다.
본 튜토리얼을 참고하여, 각자 본인만의 효과적인 멀티모달 시스템을 구상해보면=아도 좋을 것 같습니다.
